Priemyselný vodný kondenzátor je kľúčovým zariadením v rôznych priemyselných procesoch, hrá zásadnú úlohu pri prenose tepla a hospodárení s energiou. Ako popredný dodávateľ priemyselných vodných kondenzátorov som nadšený, že sa s vami môžem podeliť o princípy dizajnu, ktoré sú základom vytvárania týchto základných zariadení.
1. Účinnosť prenosu tepla
Primárnou funkciou priemyselného vodného kondenzátora je prenos tepla z horúcej pary alebo plynu do chladiaceho média, zvyčajne vody. Princíp návrhu je tu zameraný na maximalizáciu rýchlosti prenosu tepla. To sa dosahuje niekoľkými spôsobmi.
Po prvé, výber teplovýmennej plochy je kritický. Väčší povrch umožňuje väčší kontakt medzi horúcou kvapalinou a chladiacou vodou, čo uľahčuje väčšiu výmenu tepla. Kondenzátory sú často navrhnuté s rúrkami, rebrami alebo doskami na zväčšenie dostupnej plochy. Napríklad v plášťových a rúrkových kondenzátoroch je veľké množstvo rúrok usporiadaných vo vnútri plášťa. Horúca para prúdi vnútri rúrok, zatiaľ čo chladiaca voda cirkuluje okolo rúrok v plášti. Rebrá na rúrkach môžu ďalej zlepšiť prenos tepla zväčšením povrchovej plochy vystavenej chladiacej vode.
Po druhé, usporiadanie prúdenia horúcej tekutiny a chladiacej vody je starostlivo navrhnuté. Protiprúdové usporiadanie sa bežne používa, pretože poskytuje najvyšší priemerný teplotný rozdiel medzi dvoma kvapalinami po celej dĺžke výmenníka tepla. Tento teplotný rozdiel je hnacou silou prenosu tepla a väčší teplotný rozdiel vedie k efektívnejšiemu prenosu tepla.
2. Výber materiálu
Materiály používané v priemyselnom vodnom kondenzátore sa vyberajú na základe niekoľkých faktorov vrátane odolnosti proti korózii, tepelnej vodivosti a mechanickej pevnosti.
Pre teplovýmenné plochy sa uprednostňujú materiály s vysokou tepelnou vodivosťou, aby sa zabezpečil účinný prenos tepla. Meď a hliník sa bežne používajú kvôli ich vynikajúcej tepelnej vodivosti. Avšak v prostrediach, kde je problémom korózia, sa môže použiť nehrdzavejúca oceľ alebo titán. Tieto materiály sú odolnejšie voči korózii, najmä v prítomnosti agresívnych chemikálií alebo vysoko slanej vody.
Plášť a ostatné konštrukčné komponenty kondenzátora musia byť tiež vyrobené z materiálov, ktoré odolajú prevádzkovým tlakom a teplotám. Uhlíková oceľ sa často používa na škrupinu kvôli jej vysokej pevnosti a relatívne nízkej cene. Môže však byť potrebné ho potiahnuť alebo obložiť, aby sa zabránilo korózii.
3. Úvahy o poklese tlaku
Pri konštrukcii priemyselného vodného kondenzátora je dôležitým princípom minimalizácia poklesu tlaku. Pokles tlaku sa vzťahuje na pokles tlaku kvapaliny, keď prúdi cez kondenzátor. Vysoký pokles tlaku môže zvýšiť spotrebu energie čerpadiel alebo kompresorov používaných na pohyb tekutín systémom.
Na zníženie poklesu tlaku by mali byť prietokové kanály v kondenzátore navrhnuté s hladkými stenami a vhodnými rozmermi. Tvar a veľkosť rúrok, kanálov alebo dosiek by mali byť optimalizované, aby sa zabezpečilo laminárne prúdenie alebo režim prúdenia s nízkou turbulenciou. Tým sa nielen zníži pokles tlaku, ale v niektorých prípadoch sa tiež zlepší účinnosť prenosu tepla.
4. Kondenzačný mechanizmus
Pochopenie mechanizmu kondenzácie je nevyhnutné pre správny návrh priemyselného kondenzátora vody. Ku kondenzácii môže dôjsť dvoma hlavnými spôsobmi: kondenzáciou vo filme a kondenzáciou po kvapkách.
Pri filmovej kondenzácii sa na teplovýmennej ploche vytvára súvislý film kondenzátu. Táto fólia pôsobí ako tepelný odpor a znižuje rýchlosť prenosu tepla. Na druhej strane kondenzácia po kvapkách nastáva, keď sa kondenzát vytvára ako samostatné kvapôčky na povrchu. Kvapková kondenzácia môže poskytnúť oveľa vyššie koeficienty prestupu tepla ako filmová kondenzácia. Dosiahnutie a udržanie kondenzácie po kvapkách je však náročné, pretože si vyžaduje špeciálne povrchové úpravy alebo pridávanie určitých chemikálií do pary.
5. Údržba a prevádzkyschopnosť
Dobrý dizajn priemyselného kondenzátora vody by mal zohľadňovať aj jednoduchosť údržby a servisovateľnosť. Komponenty by mali byť ľahko dostupné na kontrolu, čistenie a opravu. Napríklad v rúrkovom kondenzátore by mali byť rúrky odnímateľné, aby sa umožnilo čistenie alebo výmena.
Konštrukcia by mala zahŕňať aj prvky, ktoré zabránia znečisteniu, ako je použitie hladkých povrchov a správna úprava vody. K zanášaniu dochádza vtedy, keď sa na povrchu prenosu tepla vytvárajú usadeniny, čím sa znižuje účinnosť prenosu tepla a zvyšuje sa pokles tlaku. Pravidelná údržba vrátane čistenia a úpravy vody je nevyhnutná na zabezpečenie dlhodobého výkonu kondenzátora.
6. Kompatibilita s priemyselným procesom
Priemyselný kondenzátor vody musí byť navrhnutý tak, aby bol kompatibilný s konkrétnym priemyselným procesom, v ktorom sa bude používať. To zahŕňa úvahy, ako je typ pary alebo plynu, ktorý sa má kondenzovať, prevádzková teplota a tlak a prietok.
Napríklad v chemickom závode môže byť potrebné navrhnúť kondenzátor tak, aby zvládal korozívne výpary alebo plyny s vysokou teplotou. V elektrárni môže byť potrebné navrhnúť kondenzátor na prenos tepla vo veľkom meradle a efektívnu prevádzku pri vysokých tlakoch.
Náš sortiment
My, ako dodávateľ priemyselných vodných kondenzátorov, ponúkame širokú škálu produktov, ktoré spĺňajú rôzne priemyselné potreby. nášOdparovací priemyselný chladič vzduchuje navrhnutý tak, aby poskytoval účinné chladenie v priemyselných prostrediach, kde je nedostatok vody. Spája princípy vyparovania a prenosu tepla na efektívne ochladzovanie horúcej pary.

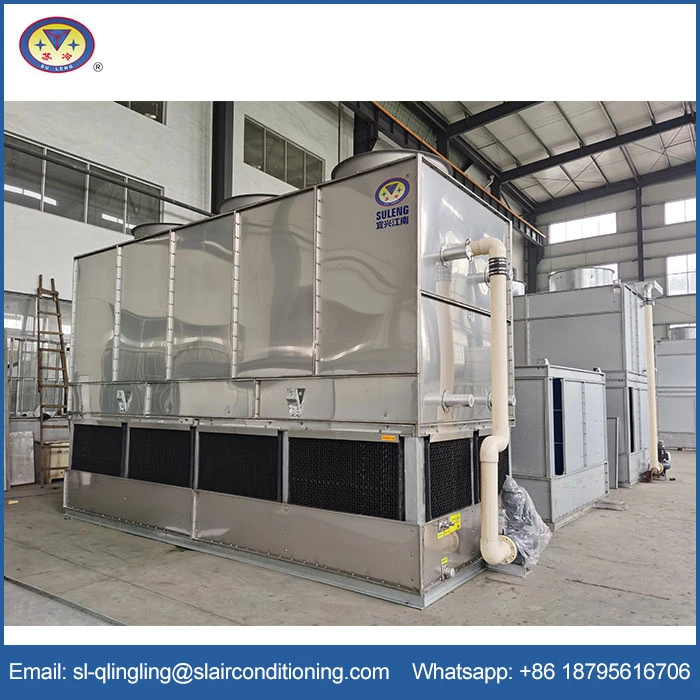

nášChladič na odvod kondenzátu paryje špeciálne navrhnutý na manipuláciu s kondenzátom z parných systémov. Zabezpečuje, aby sa kondenzát pred vypustením ochladil na vhodnú teplotu, čo môže ušetriť energiu a zabrániť poškodeniu nadväzujúcich zariadení.
Ponúkame tiežVodný kondenzátor zo vzduchu, čo je inovatívne riešenie na odsávanie vody zo vzduchu pri kondenzácii horúcej pary. Tento produkt je ideálny pre aplikácie, kde je prioritou ochrana vody.
Záver
Záverom možno povedať, že konštrukčné princípy priemyselného vodného kondenzátora zahŕňajú starostlivú rovnováhu účinnosti prenosu tepla, výber materiálu, úvahy o poklese tlaku, kondenzačný mechanizmus, údržbu a kompatibilitu s priemyselným procesom. Ako dodávateľ sme sa zaviazali uplatňovať tieto princípy pri navrhovaní a výrobe vysoko kvalitných priemyselných kondenzátorov vody, ktoré spĺňajú rôznorodé potreby našich zákazníkov.
Ak hľadáte priemyselný vodný kondenzátor pre vašu špecifickú aplikáciu, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Náš tím odborníkov vám môže pomôcť vybrať najvhodnejší kondenzátor a poskytnúť prispôsobené riešenia na optimalizáciu vášho priemyselného procesu. Tešíme sa na príležitosť spolupracovať s vami a prispieť k úspechu vášho podnikania.
